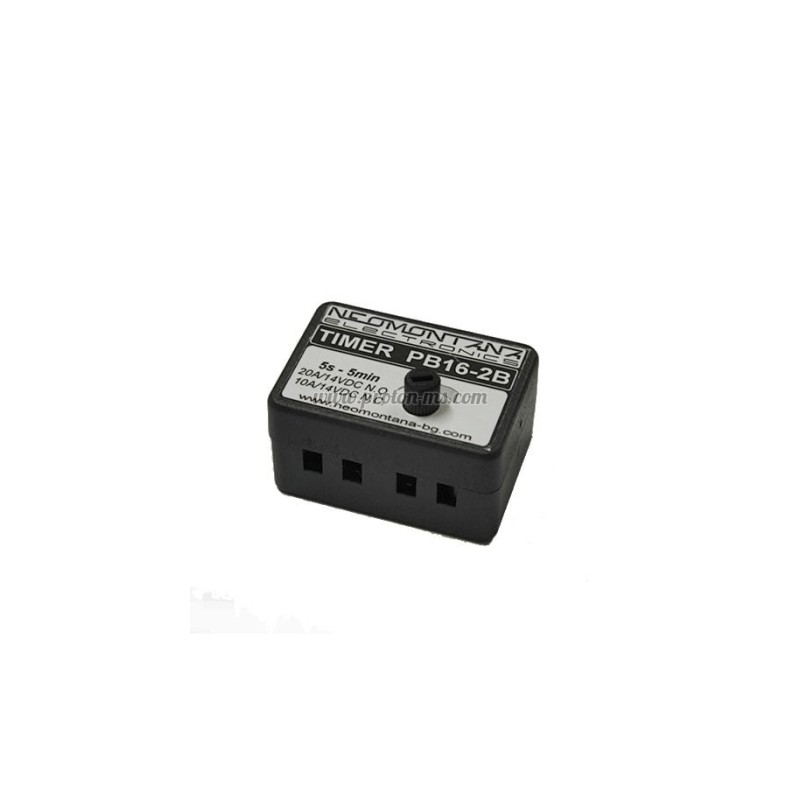

КИТ РЕЛЕ ЗА ВРЕМЕ СГЛОБЕНО РВ16-2B

Реле за време РВ16-2B" включване след команда, 5s - 5min, с реле за 20A/14VDC за N.O.; 10А/14VDC за N.C.

Предназначение: Функцията на релето е: включване след команда на електромагнитно реле и след изтичане на зададеното време – изключване на релето. Състоянието се запазва, независимо че има захранване 12VDC.

Технически данни

• Захранване: (10-15)VDC

• Времезакъснение: 5s - 5min

• Комутиран ток:

РВ16-2: 20A/14VDC за N.O.; 10А/14VDC за N.C.

• Начини на запускане:

I) с бутон „Пуск 1“ (т. 5 към „-“);

II) с включване на захранването (поставен джъмпер K1)

III) с бутон „Пуск 2“ и поставен джъмпер K1

• В кутия HM5 - 40x28x22

Описание: Схемата е на базата на интегрална схема таймер '555'. Контролният светодиод угасва с приключване на времето на закъснението.

Спирането на цикъла може да стане с бутон „Стоп“ (т.4 към „-“).

Зададеният диапазон може да се намали пропорционално с намаляване на стойността на кондензатора 470uF(1000uF). Минималното време може да се промени с промяна на стойността на резистора 10k, свързан последователно на тримера.

Свързване: Свързването на т. 6 зависи от модела: за РВ16-1 се използва т. 6.1, а за РВ16-2 – т. 6.2.
